向下滚动

非固化橡胶沥青防水涂料

非固化橡胶沥青防水涂料

产品简介

  非固化橡胶沥青防水涂料 (Non-curable rubber modified asphalt coating for waterproofing)以橡胶、沥青为主要组份,加入助剂混合制成的在使用年限内保持粘性膏状体的防水涂料在应用状态下长期保持黏性膏状体的具有蠕变性的一种新型防水材料。该涂料能封闭基层裂缝和毛细孔,能适应复杂的施工作业面;与空气接触后长期不固化,始终保持黏稠胶质的特性,自愈能力强、碰触即粘、难以剥离,在一20℃仍具有良好的粘结性能。它能解决因基层开裂应力传递给防水层造成的防水层断裂、挠曲疲劳或处于高应力状态下的提前老化等问题;同时,蠕变性材料的黏滞性使其能够很好地封闭基层的毛细孔和裂缝,解决了防水层的窜水难题,使防水可靠性得到大幅度提高;还能解决现有防水卷材和防水涂料复合使用时的相容性问题。对于建筑工程变形缝等特殊部位的防水处理有突出的效果,广泛使用于非外露建筑防水工程。2014年2月11日,工信部公示了JC/T 2216-201X《非固化橡胶沥青防水涂料》行业标准报批稿,将在2014年内正式发布。

中文名

  非固化橡胶沥青防水涂料

英文名

  Noncurable rubber modified asphalt coating for waterproofing

别 称

  橡化沥青非固化防水涂料

水溶性

  不溶

外 观

  黑色粘稠膏状体

闪 点

  ≥180℃


主要特性

  1. 永不固化:固含量大于98%,无溶剂和挥发物,使用期间始终保持原有的弹塑性状态。

  2. 优异的基层适应性:对干,湿基层以及有裂纹或变形较大的基层有较强适应性强,能与基层满粘接的同时能很好地渗入并封闭基层的细微裂缝,适应变形,永不固化;

  3. 粘接性高:长期保持粘性,与基层无缝粘接,整体合一,防水效果优越;可在潮湿基面施工,也可进行堵漏作业,与任何异物保持良好粘结性。

  4. 自愈合性强:施工及使用过程中即使出现防水层破损也能自行修复,阻止水在防水层与基层之间流窜,保持防水层的连续性;施工时材料不会分离,可形成稳定,整体无缝的防水层。

  5. 施工简便,效率高:对操作人员的技术要求不高,属“傻瓜式”工法。可采用机械喷涂或人工刮涂等多种工法施工,效率高,节省工期。

  6. 可与其他防水材料复合使用,形成复合式防水层,提高防水效果。

  7. 优异的憎水性:憎水性是指材料与水接触时不能被水润湿的性质。我公司生产的非固化橡胶沥青防水涂料具有优异的憎水性,能在长期浸水的环境下依然保持优异的性能。

  8. 用于地下工程或非外露工程,具有优异的耐腐蚀性及抗老化性。

  9. 耐高低温,延伸性能优秀。


技术执行标准

JC/T2216-2014《非固化橡胶沥青防水涂料》

序号

项目

技术指标

1

闪点/℃ ≥

180

2

固含量/% ≥

98

3

粘结性能

干燥基面

100%内聚破坏

潮湿基面

4

延伸性/mm ≥

15

5

低温柔性

-20℃,无断裂

6

耐热性/℃

65

无滑动、流淌、滴落

7

热老化 70℃,168h

延伸性/mm ≥

15

低温柔性

-15℃,无断裂

8

耐酸性(2%H2SO4溶液)

外观

无变化

延伸性/mm ≥

15

质量变化/%

±2.0

9

耐碱性[0.1%NaOH+饱和Ca(OH)2溶液]

外观

无变化

延伸性/mm ≥

15

质量变化/%

±2.0

10

耐盐性(3%NaCl溶液)

外观

无变化

延伸性/mm ≥

15

质量变化/%

±2.0

11

自愈性

无渗水

12

渗油性/张 ≤

2

13

应力松弛/%≤

无处理

35

热老化(70℃,168h)

14

抗窜水性/0.6MPa

无窜水

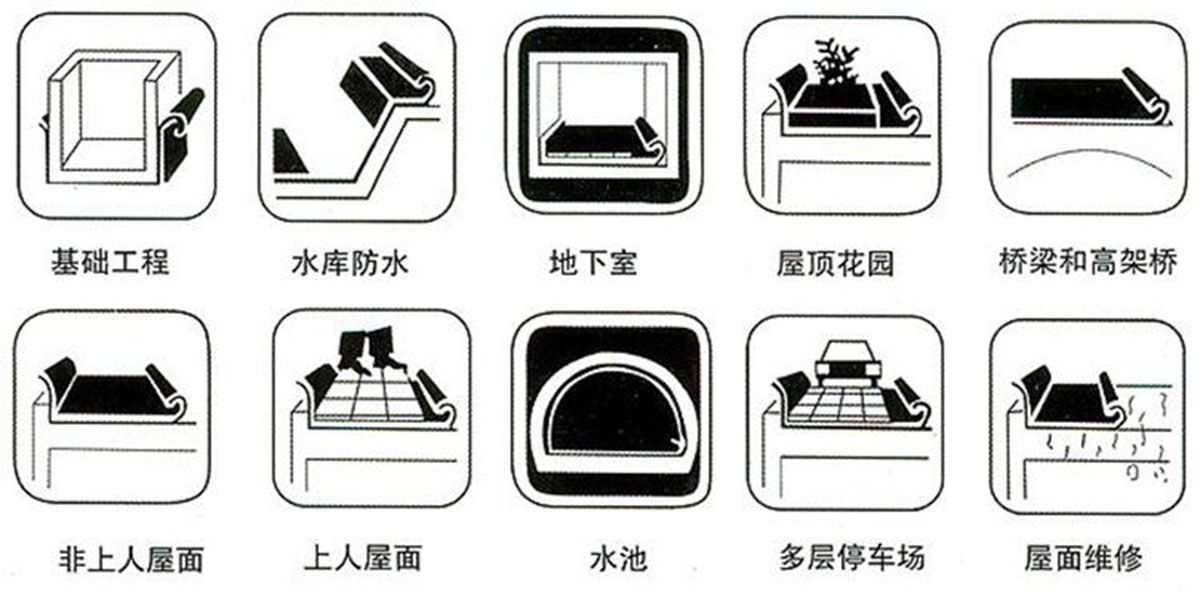

应用范围


  非固化橡胶沥青防水涂料既可用于新建防水层,也可用于修复受损防水层;既可用于常规区域的防水,也可用于变形缝等特殊区域的防水,相对于其它防水材料,它对特殊区域的防水具有独特优势。由于它具有自行封闭能力,可自行修复防水层的破损部分,破损部位周围的橡化沥青非固化防水涂料会自动流动并填充到受损部位,阻断防水层与混凝土基面间的漏水及渗流。

  1、工业民用建筑屋面及侧墙防水工程;

  2、种植屋面防水工程;

  3、地下结构、地铁车站、隧道等防水工程;

  4、道路桥梁、铁路等防水工程;

  5、堤坝、水利设施等防水工程;

  6、变形缝、沉降缝等各种缝隙注浆灌缝。

非固化橡胶沥青防水涂料

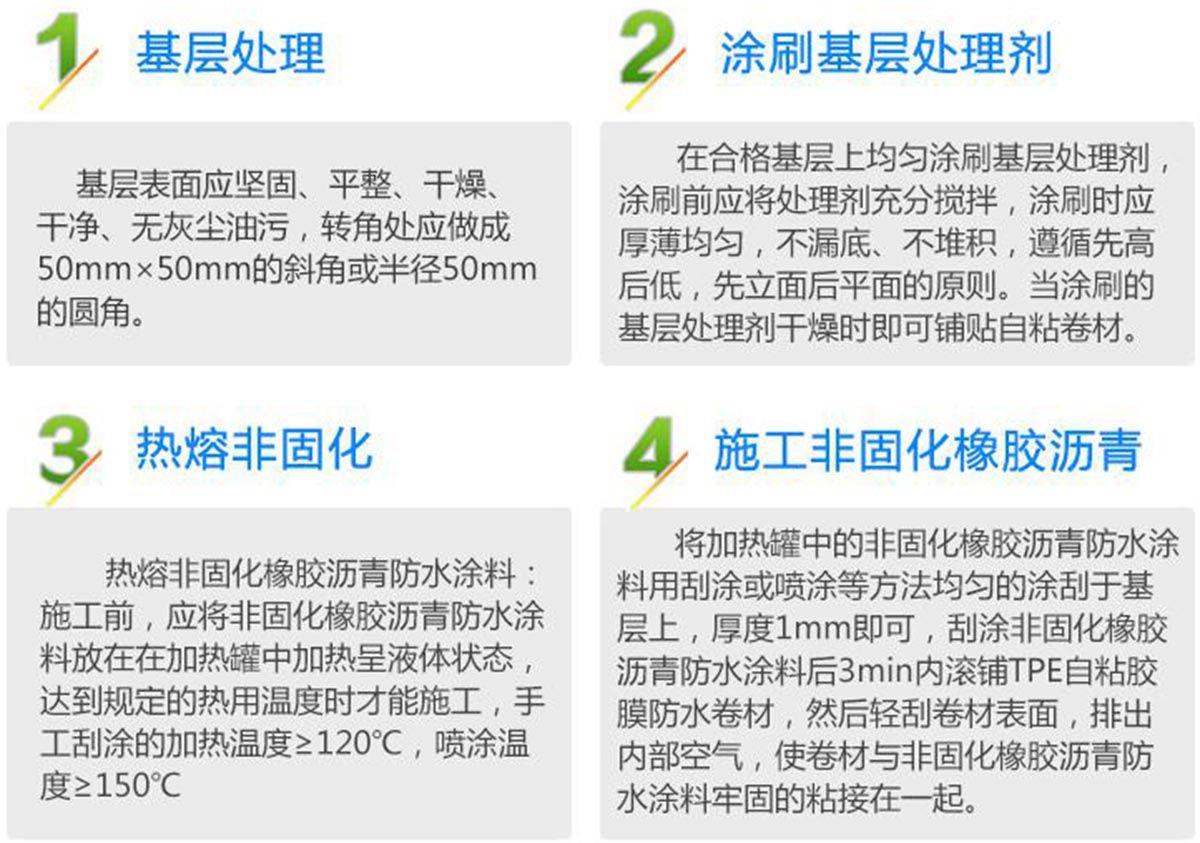

施工工艺

1.基层要求

  结构层基面要求平整,坚实,无起砂,无起皮,无水泥浮浆,无明水,如有缺陷,应对基层进行处理,为更好的提高涂料与基层的粘接效果,推介使用油性基层处理剂,基层处理剂干燥后即可进行涂料施工。

  在大面积喷涂施工之前,应先按相关规范和设计要求,对细部节点等部位刮涂涂料做加强处理。

2.喷涂准备

  大面喷涂非固化橡胶沥青防水涂料之前应对设备进行调试。当设备处于最佳喷涂状态时,即可进行大面积喷涂施工。

CPE防水卷材 施工工艺

施工方法

  非固化橡胶沥青防水涂料分为两种施工方式:喷涂和涂刮。根据施工现场实际情况合理选用施工方式。施工之前应检查专用喷涂设备的完整性,喷枪是否清洁以及原料传输管道,滤网,阀门,并检测喷涂机是否可以正常工作。

细部处理:阴阳角,平面与立面的转角处等细节部分先进行刷涂,厚度宜为2mm,并将卷材裁成相应形状附上。待做完附加层后进行全面施工,确保整体涂层保持一致的厚度。

非固化橡胶沥青防水涂料

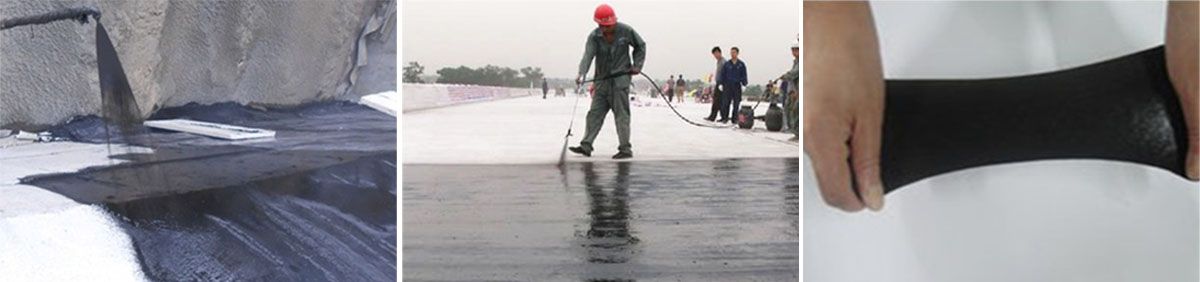

大面积喷涂施工

  (1)待基面清理完后,打开加热料罐,将预热脱桶后的材料倒入料罐中加热,待涂料整体温度达到可喷涂状态时(120℃),用专用喷涂设备均匀地喷涂非固化橡胶沥青防水涂料。喷涂时可根据设计厚度调换不同喷枪,防水层一次成型,厚度根据设计要求。

  (2)喷涂完一定面积后,在铺贴卷材前采用针测法检测涂层厚度。若如厚度不达标或局部需要强化,可以手工涂刮的方式补充,喷涂施工宜分段分区域完成。

  (3)喷涂后,及时覆盖防水卷材,避免现场中过多的灰尘粘结于涂料表层而降低涂料与防水卷材的粘结性,卷材搭接宽度为100mm,搭接部位采用冷粘形式,将PBC-328非固化橡胶沥青防水涂料刮涂于卷材搭接宽度范围内,搭接卷材后需要用压辊辊压。待铺贴完防水卷材后即可上人行走,施工完毕。


注意事项

  (1)施工环境温度宜为-10-35℃,雨天、雪天、5级风以上不易防水施工。

  (2)阴阳角平面与立面的转角处应抹成圆弧,圆弧半径宜为,50mm。

  (3)施工现场严禁烟火,保持良好通风。


运输储存

  (1)非固化橡胶沥青用铁桶密封包装,贮存地点远离火源;

  (2)运输过程中严防雨淋,防止碰撞,保持包装完好。
